Introdução

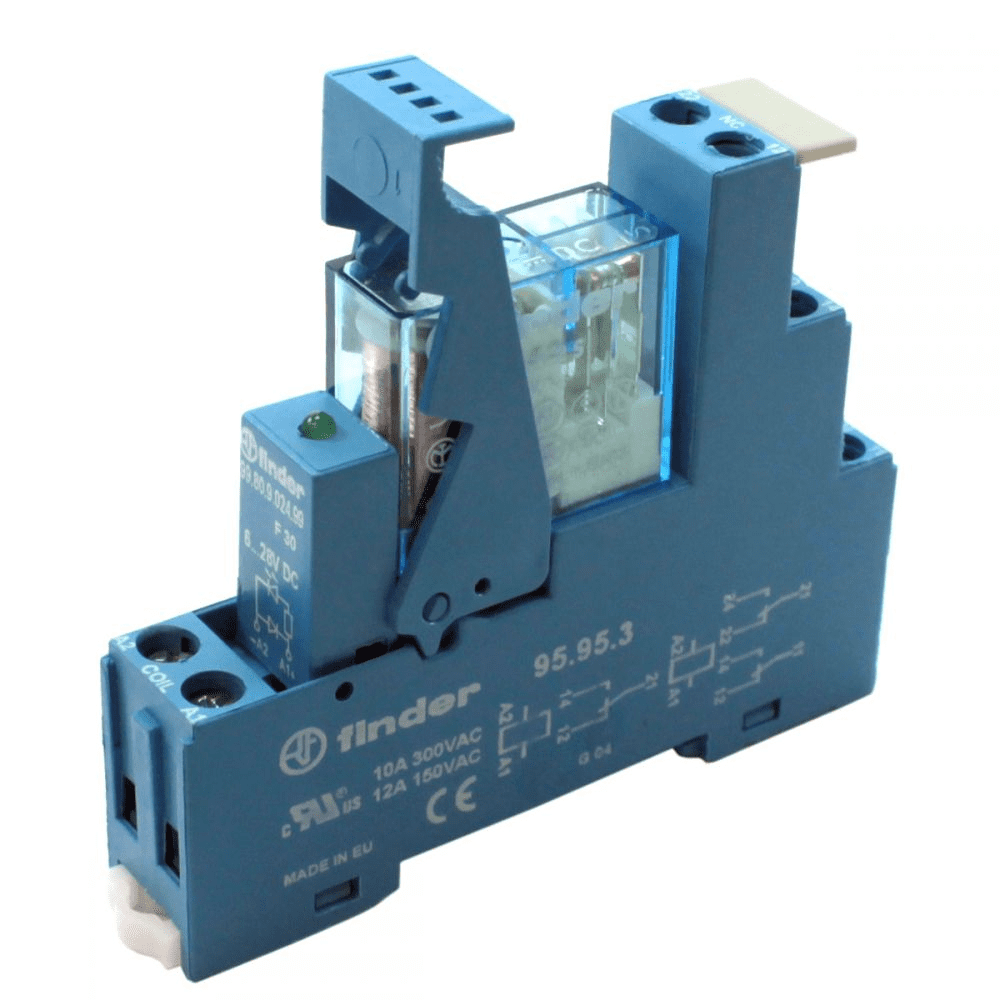

Quem trabalha com automação industrial sabe que nem sempre as saídas do CLP podem ser conectadas diretamente a dispositivos de campo. É aí que entram os relés de interface, componentes fundamentais para garantir segurança, durabilidade e flexibilidade no controle de cargas. Embora sejam peças simples, a aplicação correta desses relés pode evitar falhas elétricas, preservar a integridade do CLP e facilitar a manutenção dos sistemas.
Mas afinal, por que não ligar diretamente as saídas do CLP aos dispositivos? As saídas digitais de um controlador lógico programável geralmente possuem uma corrente limitada, e em muitos casos não suportam a carga exigida por contatoras, válvulas ou outros atuadores industriais. Utilizando relés de interface, o CLP ativa o relé e este, por sua vez, aciona o dispositivo desejado. Assim, protege-se o CLP e amplia-se a capacidade de controle.
Por Que Utilizar Relés de Interface com CLP
O principal motivo para utilizar relés de interface é o isolamento elétrico. Esses relés atuam como uma barreira entre o CLP e o circuito de potência, garantindo que eventuais picos de tensão ou curto-circuitos não prejudiquem o equipamento de controle. Além disso, eles aumentam a durabilidade das saídas do CLP, que não foram projetadas para suportar correntes elevadas ou cargas indutivas diretamente.
Outro benefício importante está na facilidade de manutenção. Caso haja uma falha no acionamento de uma carga, o relé de interface pode ser substituído rapidamente, sem a necessidade de intervir no CLP ou em sua programação. Esse recurso reduz o tempo de parada e facilita o trabalho da equipe de manutenção. Em ambientes industriais com alta criticidade, essa agilidade pode representar economia e produtividade.
Considerações Técnicas na Instalação
Ao instalar relés de interface em um projeto de automação, alguns cuidados são essenciais. O primeiro deles é verificar a compatibilidade de tensão entre a saída do CLP e a bobina do relé. Se o CLP trabalha com saídas a 24VDC, por exemplo, o relé de interface deve ter bobina com a mesma tensão. Além disso, é necessário considerar se a saída do CLP é sinking (PNP) ou sourcing (NPN), pois isso determinará a polaridade correta de ligação.
Outro detalhe importante é a proteção contra sobrecarga. Em cargas indutivas, como solenóides e contatoras, recomenda-se o uso de diodos de flyback (para circuitos DC) ou supressores RC (para circuitos AC) nos contatos do relé. Essas proteções evitam o surgimento de picos de tensão durante a abertura do circuito, protegendo tanto o relé quanto os equipamentos conectados.
Exemplo Prático de Aplicação

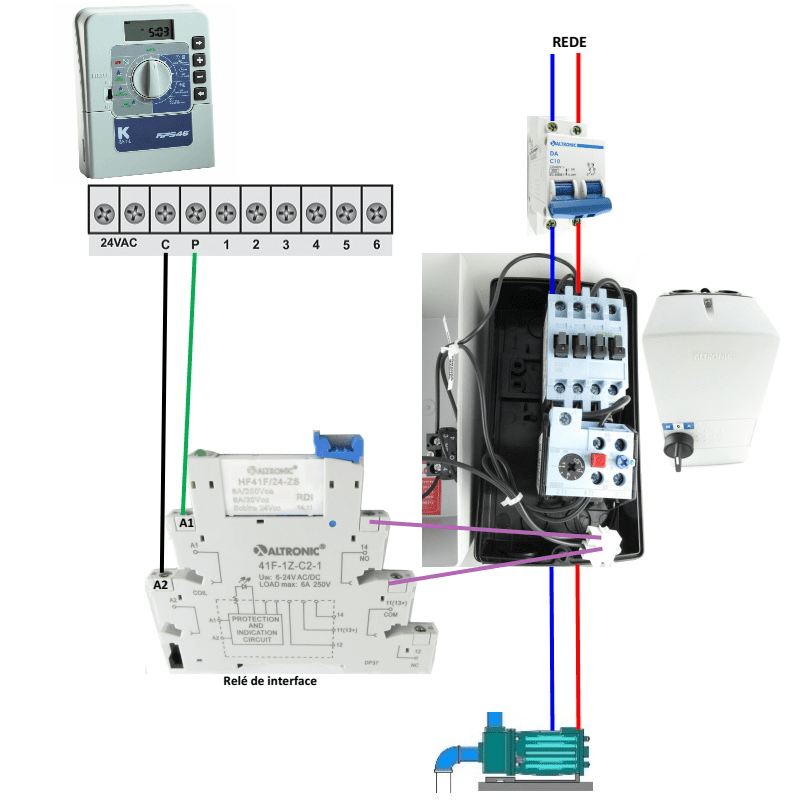

Imagine um projeto onde o CLP precisa acionar um contator para ligar um motor trifásico. As saídas digitais do CLP possuem capacidade de corrente máxima de 0,5 A, enquanto a bobina do contator exige 1 A para funcionar. Se conectássemos o contator diretamente ao CLP, a saída queimaria rapidamente. Com o uso do relé de interface, o CLP aciona a bobina do relé, que por sua vez fecha os contatos necessários para energizar o contator, solucionando o problema de capacidade.

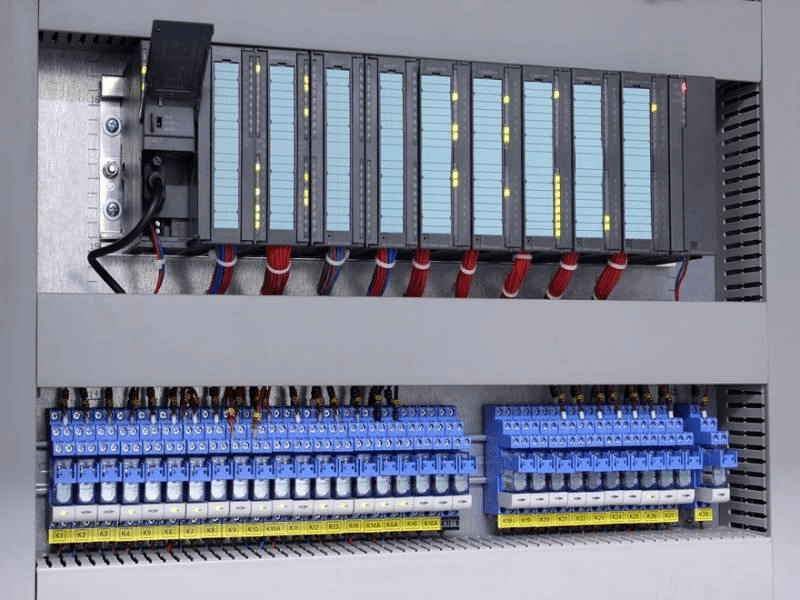

Esse tipo de aplicação é extremamente comum em quadros elétricos industriais e facilita muito a vida de quem projeta e executa instalações. Além disso, utilizando relés com contatos auxiliares, ainda é possível monitorar o estado da carga para feedback no supervisório ou no próprio CLP, criando sistemas mais seguros e inteligentes.
Conclusão
O uso de relés de interface com CLPs não é apenas uma boa prática é uma necessidade técnica para garantir segurança, proteção e flexibilidade nos projetos de automação. Dominar essa aplicação significa evitar erros comuns e elevar a qualidade das instalações industriais. E o melhor: é uma solução acessível e que gera benefícios diretos tanto para quem programa quanto para quem faz a manutenção.
